VAV變風量空調系統基礎知識



定風量系統（CAV系統,Constant Air Volume）

靠改變送風溫度來適應空調負荷變化的全空氣系統



變風量系統（VAV系統，Variable Air Volume）

靠改變送風量來適應空調負荷變化的全空氣系統



變風量系統組成







1. 空調處理設備

變風量（VAV）系統中使用的空調處理設備，

除應具有普通空調的功能外，還需增設變風量裝置，

及考慮在過渡季節可利用全新風。





2. 風道系統

變風量（VAV）系統中的風道系統有：

A.  僅供冷   B.     帶有獨立供熱   C.    再熱   D.    雙風道等四種。

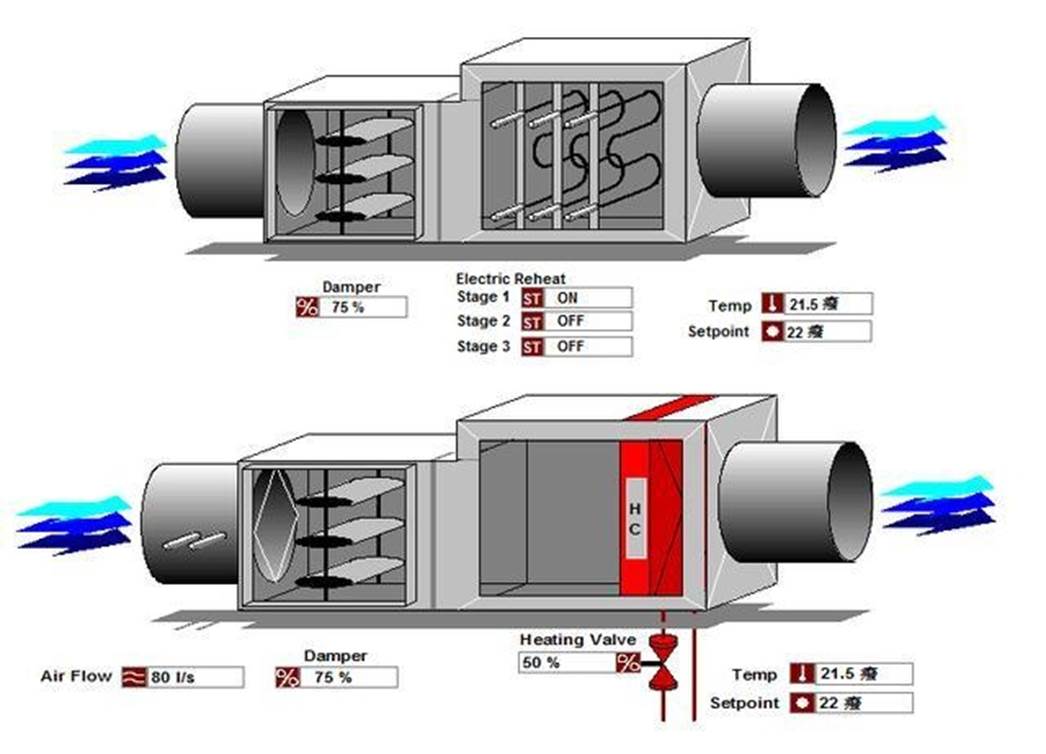

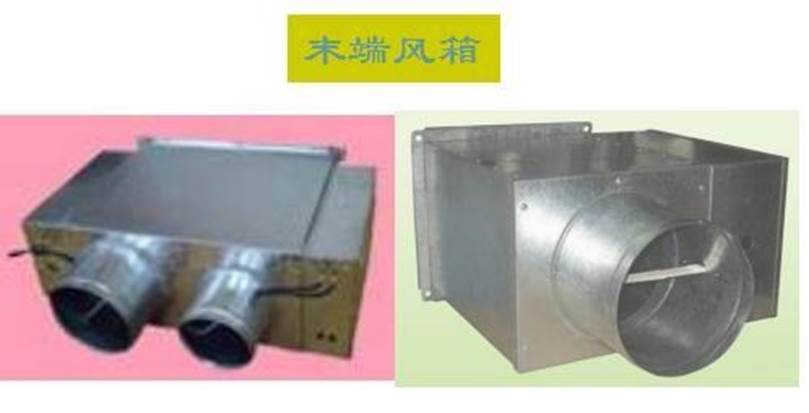

3. 末端單元

變風量（VAV）系統中空氣分配的控制是由末端單元

（又稱變風量箱，或 VAV BOX）負責，

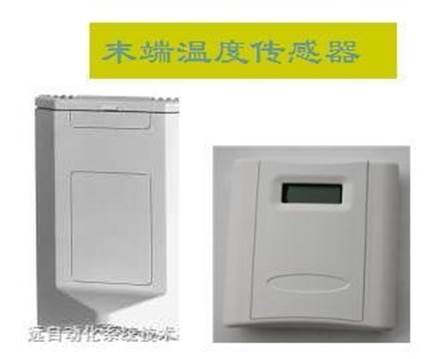

經由房間或區域溫度傳感器探測到的溫度，

來控制進入房間的送風量。

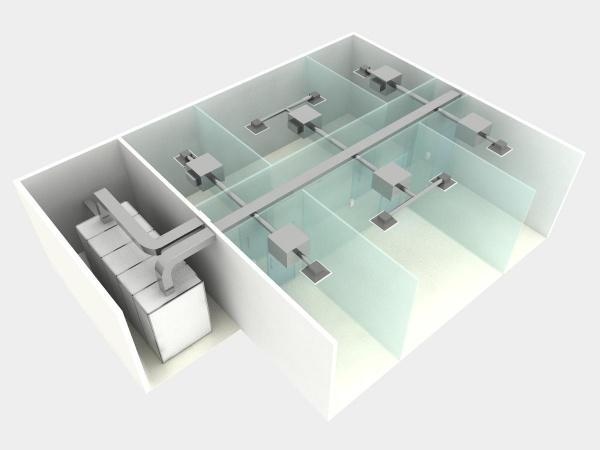

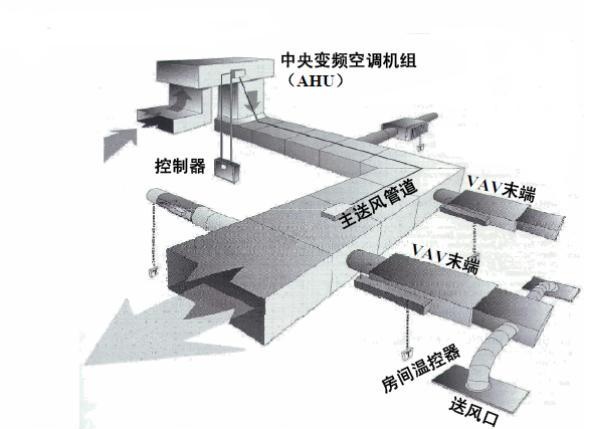

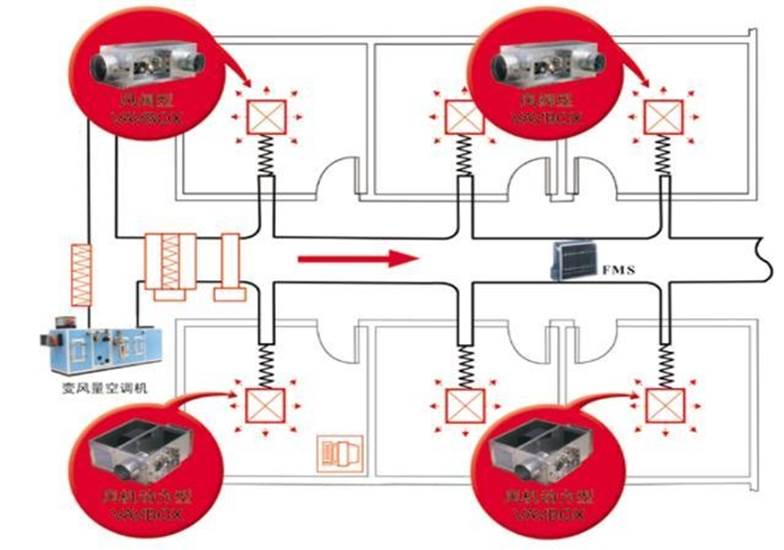

VAV空調系統原理圖
