1、VRV系統原理

1

可變冷媒流量系統（Varied Refrigerant Volume System)，簡稱 VRV， 是一種冷劑式空調系統，它以製冷劑（以冷媒為載冷劑，如：R22、R410A）為輸送介質，室外主機由室外側換熱器、壓縮機和其他製冷附件組成，末端裝置是由直接蒸發式換熱器和風機組成的室內機。

相較於傳統式而言，VRV系統由於直接改變冷媒流量之方式，縮短了原先由冷媒至冰水，再轉換至空氣側之傳熱過程，形同取代了 VWV 加上 VAV 之效果。對於約 100 USRT 以下冷房需求之中小型建築物而言，獲得極顯著的節能效果。

2

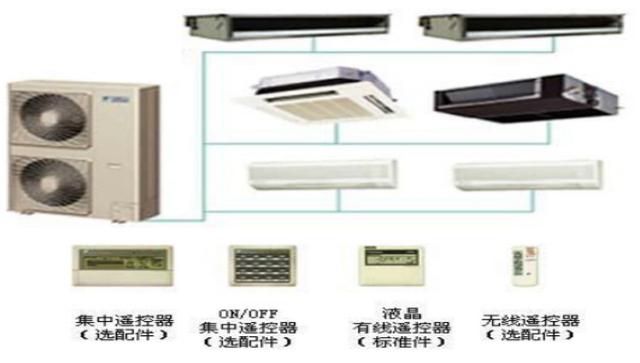

2、VRV中央空調系統的特點

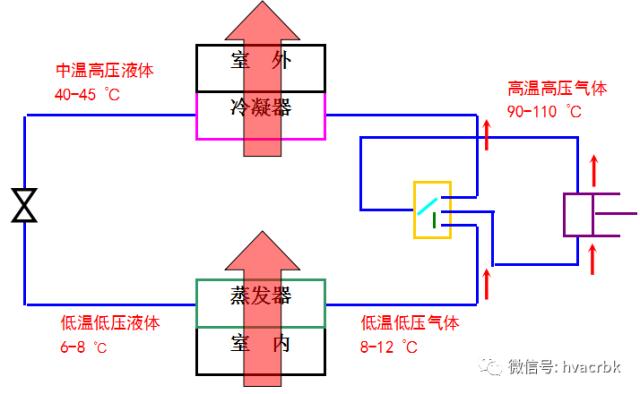

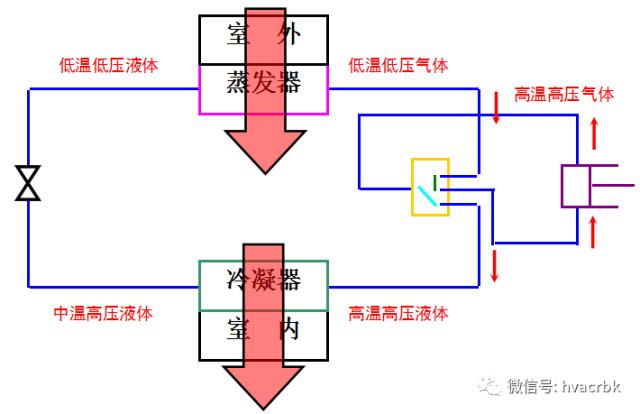

變頻VRV空調系統的相對於定速系統具有明顯的節能、舒適效果，VRV空調系統依據室內負荷，在不同轉速下連續運行，減少了因壓縮機頻繁啟停造成的能量損失；在製冷/制熱工況下，能效比COP隨頻率的降低而升高，由於壓縮機長時間工作在低頻區域，故系統的季節能效比EER相對於傳統空調系統大大提高；採用壓縮機低頻啟動，降低了啟動電流，電氣設備將大大節能，同時避免了對其它用電設備和電網的衝擊。

在製冷 / 制熱工況下，性能係數 COP ( Coefficient of Performance ) 隨頻率的降低而升高，由於壓縮機長時間工作在低頻區域，故系統的季節能效比 EER 相對於傳統空調系統大大提高；採用壓縮機低頻啟動，降低了啟動電流，電氣設備將大大節能，同時避免了對其它用電設備和電網的衝擊。

節能
• 運用 HRV (全熱交換器)進行通風，能大幅度地提高能源效率。
• 個別控制，避免浪費，按照需要提供所需冷量。
高度的設計靈活性
• 延長的配管最大長度為系統設計帶來更多的自由度。
• 因為室內機的總容量最多可達到室外機的 200%，可輕易地改動排放佈局。
• 新的壓縮機技術免卻了配管計算的工作，從而縮短了設計周期。


0

0-1

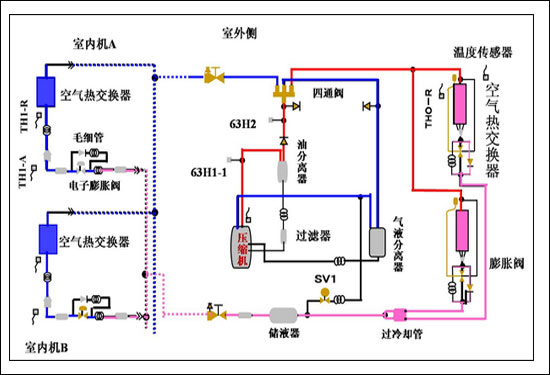

3、VRV系統示意圖
3

A

4、VRV系統的優缺點
1、優點 ：
      A -  設計安裝方便、佈置靈活多變、占建築空間小、使用方便、高效節能、運行成本低。
      B -  控制方式先進，系統具有的自動診斷功能和先進的管路連接技術（系統本身連接部件少），
             使年維修費用有所降低。

2、缺點：設備初投資高；需要另外設置新風系統，使空調冷量有所浪費。

5、VRV空調系統的適用場所
適用於中小型面積的酒店、賓館、辦公樓、會所等各種場所。 更適用於別墅、公寓、複式、躍層房及小商鋪。

6、VRV空調系統常用的類型
1、一拖一：單元式小型變頻空調 　　室內機形式有嵌入式和風管式兩種。嵌入式有3HP和5HP 。風管式有3HP、5HP、10HP、20HP。常用在各種商鋪、小型辦公室、餐廳等場所。

2、一拖三（四、五）：家用中央空調 　　室內機形式有嵌入式、風管式、落地式、掛壁式四種。室外機最大6HP ，最多可連接9台空調室內機。常用在高級住宅、複式公寓、別墅、複式商鋪等場所 。

3、一拖多：商用中央空調，室內機形式有嵌入式、風管式、落地式、掛壁式四種。室外機最大48HP ，最多可連接64台空調室內機。最遠單管長165米 ，最大室內外機高低差90米。常用在辦公、商住、餐飲等場合。

4、CMS：商業空間變頻多聯空調系統（商業及辦公變頻專用空調） 　　空調室外機最大18HP，最多可連接15台空調室內機。最遠單管長120米，最大室內外機高低差50米 。常用於150~5000㎡的辦公及商業空間。

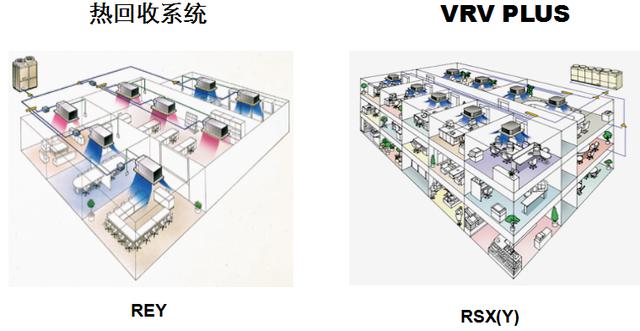

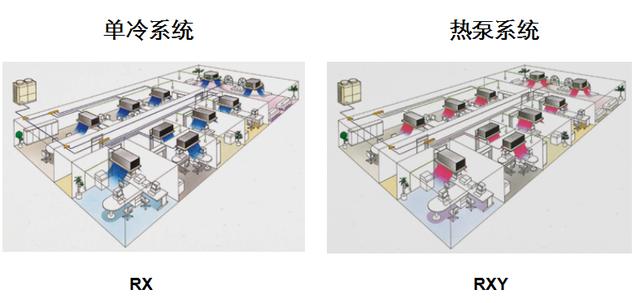

7.VRV空調系統的應用
 4

5
