Fuse, MCB, MCCB, RCD, RCCB, RCBO

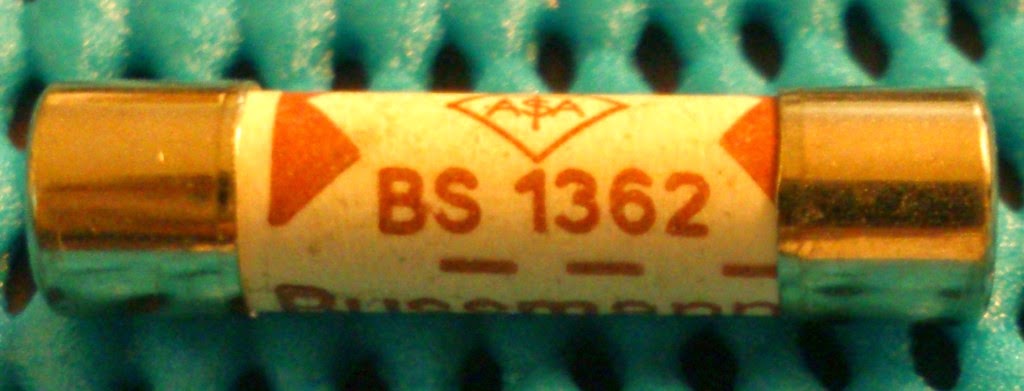

熔斷器



• BS1362 規格 - 額定電流值: 2A - 13A / 斷流容量: 6kA
• 一次性 保護器件

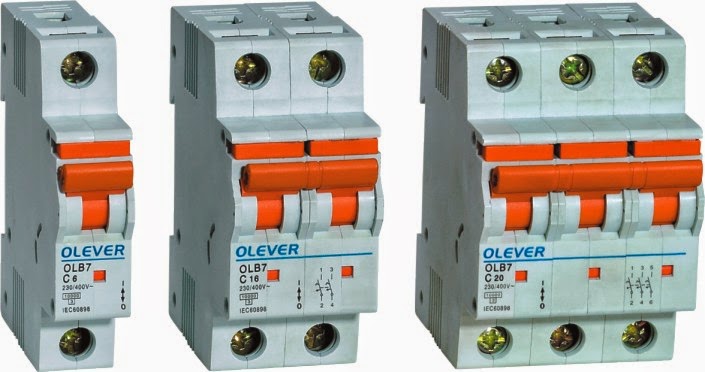

MCB
微型斷路器

由 左 至 右

單極 微型斷路器: 只有 火線 脫扣

雙極 微型斷路器: 火線 和 中性線 同時 脫扣

3極 微型斷路器: 用於3相電路

• 額定電流值不超過 100A
• 斷流容量: M1 - M9  (1kA - 9kA)
• 脫扣特性一般不可調校

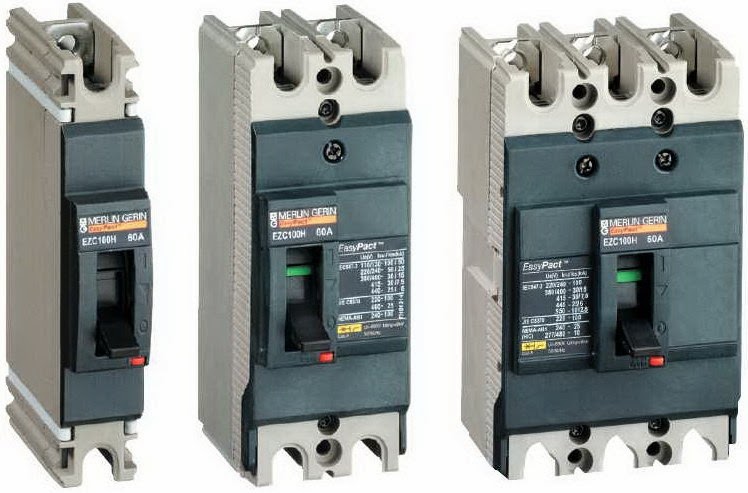

MCCB
模製外殼斷路器

相似於 微型斷路器, 但更加堅固

• 額定電流值可達 1000A
• 脫扣電流可調校

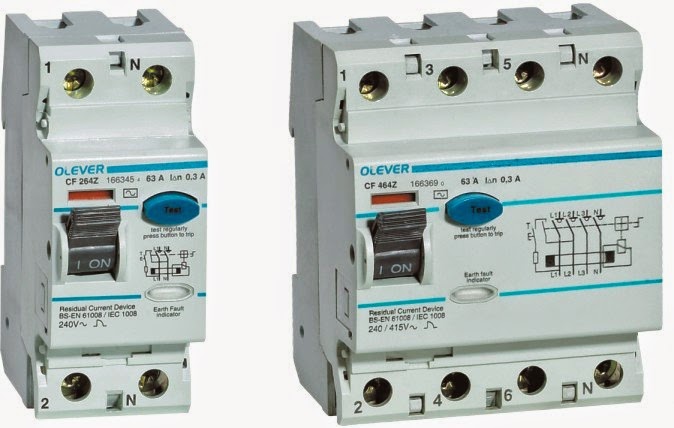

RCD / RCCB
電流式漏電斷路器



• 相線(火線) "L" 和 中性線(青線) "N" 同時接通 電流式漏電斷路器
• 流經 L 和 N 的電流必須相等
• 漏電發生時將會脫扣: L 的電流 不等於 N 的電流, 相差 30mA 或以上
• 0.03秒內 脫扣
• 電流式漏電斷路器 並不需要接駁 水線。但 大多數 電流式漏電斷路器 都有 功能性接地端，就算電器沒有接地，電流式漏電斷路器 還是可以測量到流經水線的電流。

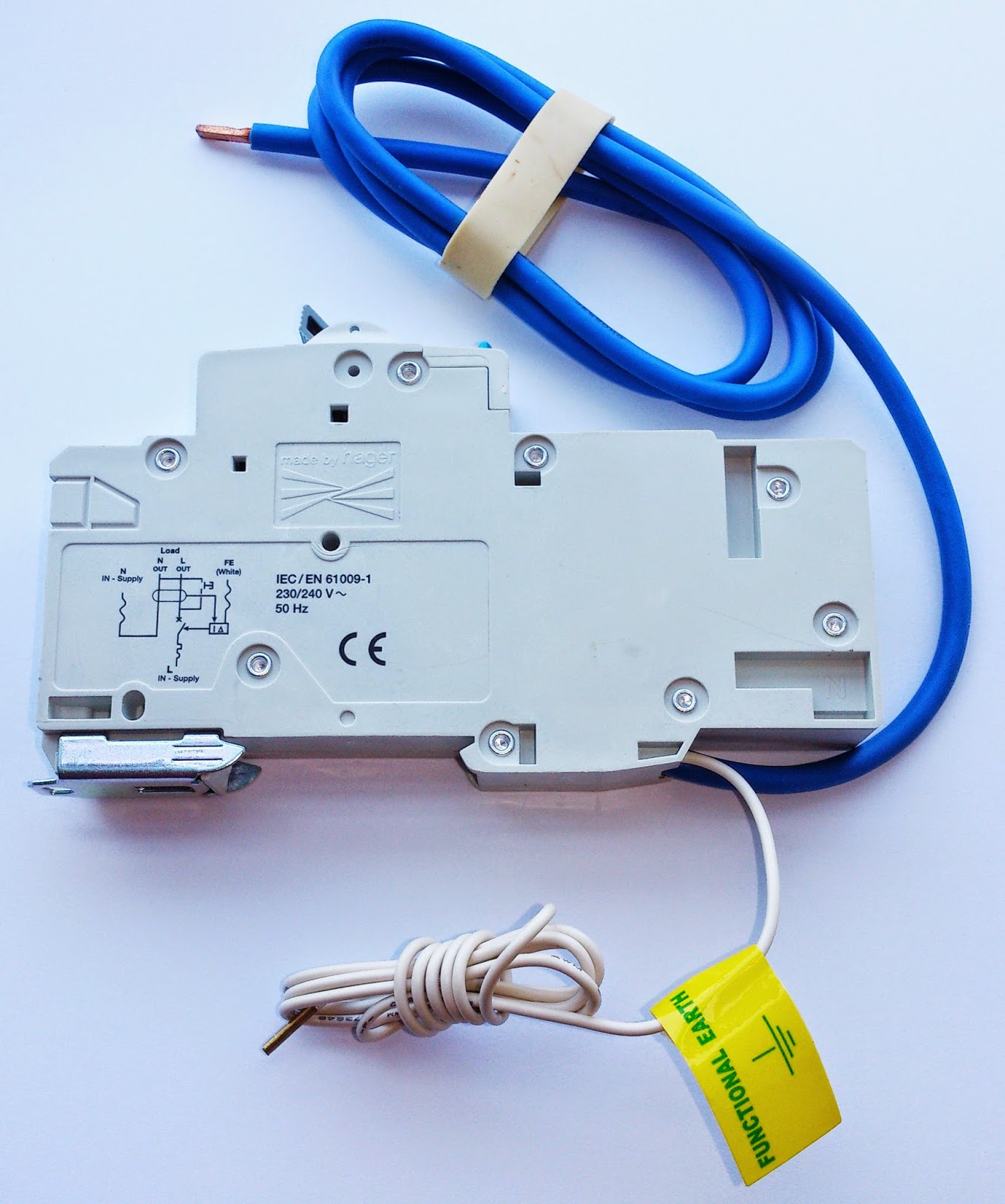

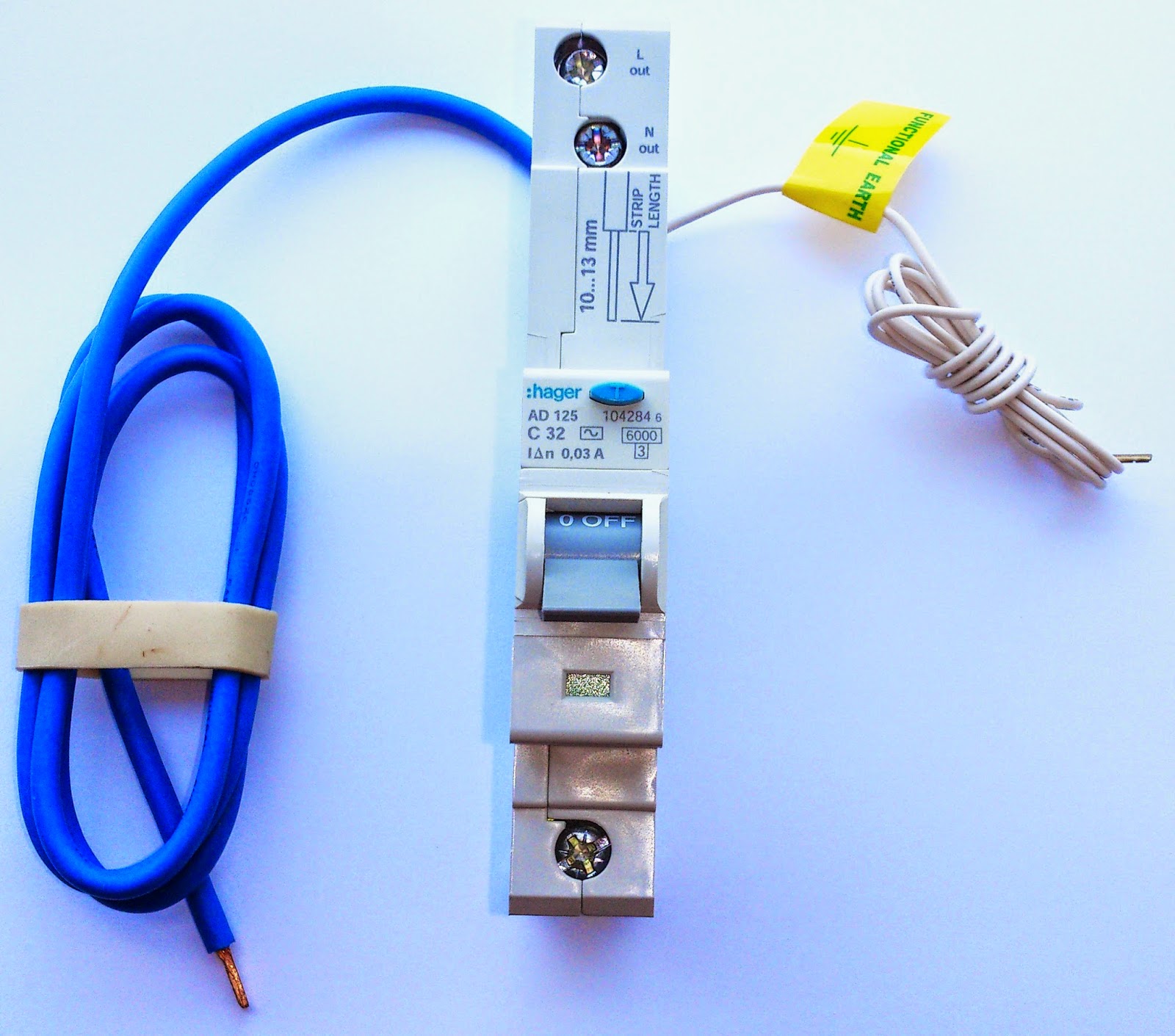

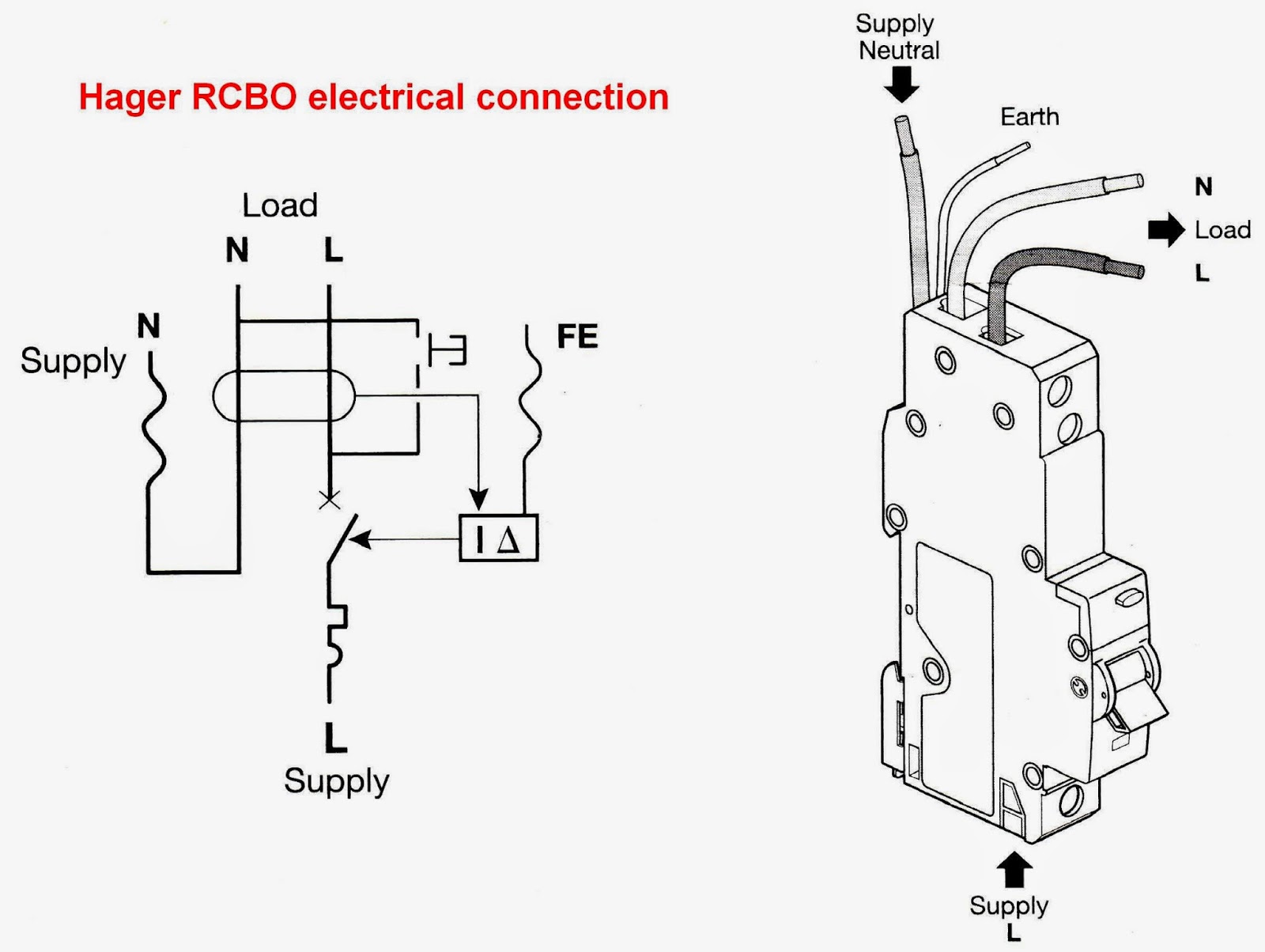

RCBO
電流式漏電斷路器 含 過載保護







根據 香港的 電力(線 路)規例工作守則(2003年版), 牆身插座線路必須安裝 電流式漏電斷路器.
